새총안녕하세요. 새총입니다.
장터에 판매했던 장비 시큐아이 방화벽(pfSense OS) OS 2.7.2 신규설치 방법입니다.
1. pfSense 사이트에서 "pfSense-CE-memstick-ADI-2.7.2-RELEASE-amd64.img.gz" 파일 다운로드
2. zip 어플(7zip)을 이용해서 압축을 해제 >> pfSense-CE-memstick-ADI-2.7.2-RELEASE-amd64 을 rufus 이용하여 USB로 구워 주세요.
3. USB 메모리에 구워진 OS 2.7.2 버젼을 방화벽 전면 USB 포트 에 삽입 (가능한 아래쪽)
4. 콘솔 접속 프로그램 (시큐어CRT 또는 기타) speed 115200,8,N,1,N 설정 후 콘솔 케이블 이용하여 전면 콘솔에 연결 후 신규 OS 설치 준비
5. 방화벽 뚜껑을 열어서 기존 OS 설치된(2.4 or 2.5 버젼) CF 메모리 또는 SSD를 탈거 후 다른PC에서 포멧(권장) 후 재장착
>> 또는 이왕 뚜껑 열었으니 가급적 메모리 8기가 & SSD 240 기가 이상으로 새로 구하셔서 업그레이드 권장. (성능은 최고로 올려서~~)
6. 방화벽 전원 ON >> 콘솔 화면에 vt100 입력 (설치단계) >> 엔터 >> 엔터 >> 엔터 >> 엔터 ~ 약 5회
7. 마지막 단계 리부팅 할거야? 물어보면 전면 USB 메모리 제거하고 Power 케이블 탈거 후 재 삽입 ( H/W 강제 리부팅)
8. Ver 2.7.2 버젼으로 설치 후 최초 부팅은 잘 되나, 이후 리부팅 하면 콘솔 화면 "Booting from 0000:7c00" 에서 멈춤
>> 2.5.2 이하 버젼에서는 부팅 및 설정관련 콘솔 화면 잘 보이나, 그 이후 버젼에서는 뭔가 달라진 듯 함.(아래 원인)
>> OS 설치된 디스크 로딩 이후 화면 출력만 안되는 것으로 확인 >> 노트북 ~ 방화벽 포트(5번) UTP 연결후 ping 192.168.1.1. 걸어두면
부팅 완료 후 핑 정상으로 나가는 것 확인됨.
9. 부팅이 완료 되고 핑 192.168.1.1 이 정상이면 웹 https://192.168.1.1 접속후 콘솔 설정관련 파일 수정 가능..

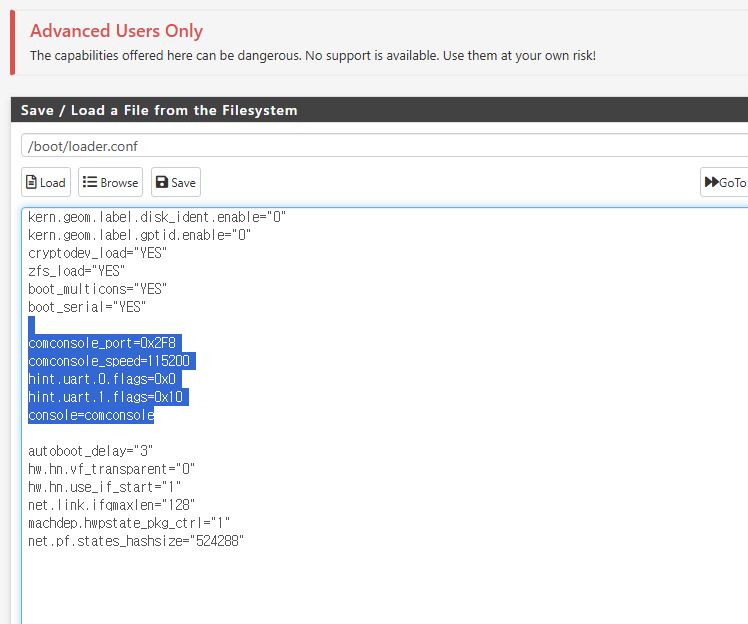

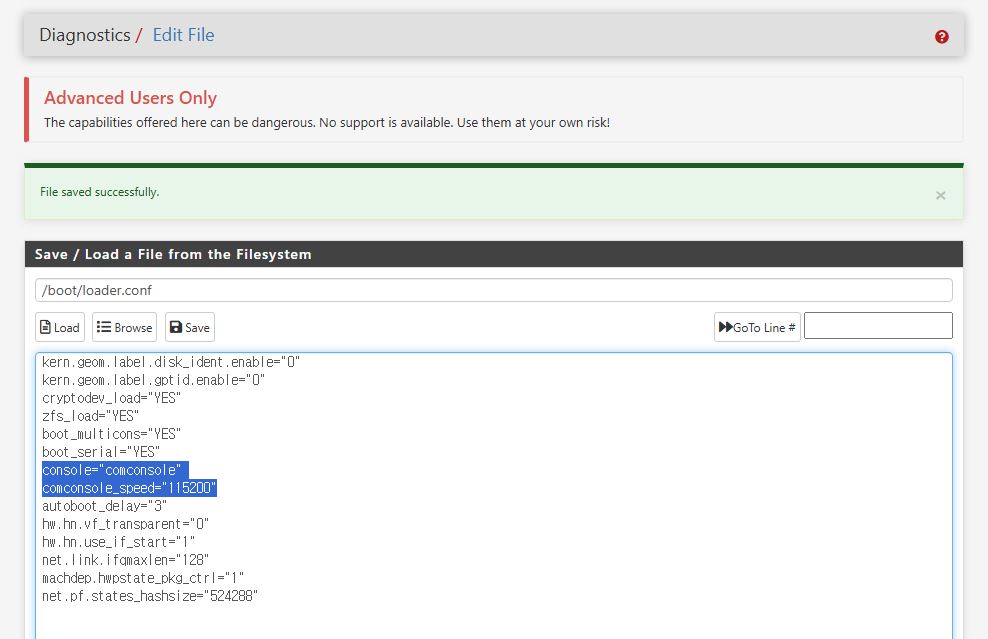

>> Diagnostics >> Edit File 에서 "/boot/loader.conf" 파일을 찾아서 아래와 같이 수정 (1차-임시 )
댕댕이님의 댓글 이 핵심입니다. (http://www.2cpu.co.kr/hojak/11131)
| 기존 | 변경 |
2.7.2-RELEASE][****@*******.home.arpa]/root: cat /boot/loader.conf kern.geom.label.disk_ident.enable="0" kern.geom.label.gptid.enable="0" cryptodev_load="YES" zfs_load="YES" boot_multicons="YES" boot_serial="YES" console="comconsole,vidconsole" comconsole_speed="115200" autoboot_delay="3" hw.hn.vf_transparent="0" hw.hn.use_if_start="1" net.link.ifqmaxlen="128" machdep.hwpstate_pkg_ctrl="1" net.pf.states_hashsize="524288" | kern.geom.label.disk_ident.enable="0" kern.geom.label.gptid.enable="0" cryptodev_load="YES" zfs_load="YES" boot_multicons="YES" boot_serial="YES" comconsole_port=0x2F8 comconsole_speed=115200 hint.uart.0.flags=0x0 hint.uart.1.flags=0x10 console=comconsole autoboot_delay="3" hw.hn.vf_transparent="0" hw.hn.use_if_start="1" net.link.ifqmaxlen="128" machdep.hwpstate_pkg_ctrl="1" net.pf.states_hashsize="524288"
|
이후 웹에서 리부팅( Diagnostics >> Reboot)
후 콘솔 화면 정상 출력 확인 및 OS 2.7.2 업그레이드 확인 >> 이후 다시 해당 파일 확인하면 기존 설정으로 원복됨....ㅠㅠ
부팅이 완료되면 콘솔 메뉴에서 8) Shell 로 들어가 root 권한으로
다시한번 vi 편집기를 이용하여 "/boot/loader.conf" 수정하고 저장 후 빠져나옴 (중요)
전원 Off -> On 시 설정이 원복되는 현상으로 현재 원인분석 및 테스트 중입니다.
AI의 힘을 빌려서 /boot/loader.conf 파일을 수정해도 자꾸 원복되는데 좀 알려달라고 했더니....
/boot/loader.conf.local 파일을 새로 생성하라고 합니다.^^
🔍 원인 요약:
pfSense는 부팅 시 /boot/loader.conf 대신 다음 파일들을 기준으로 설정을 로드하거나 복사해서 사용합니다:
/boot/loader.conf.local← ✅ 사용자 커스터마이징 권장 위치시스템이 부팅될 때
/boot/loader.conf는 자동으로 재생성될 수 있음pfSense 업데이트나 부팅 시 자동으로 초기화되는 경우 존재
아래와 같이 8번 쉘 root 권한으로 접속 후 해당파일 "/boot/loader.conf.local" 를 생성해 주시면 됩니다.(2차-핵심)
[2.7.2-RELEASE][****@*******.localdomain]/root: cat /boot/loader.conf.local kern.geom.label.disk_ident.enable="0" kern.geom.label.gptid.enable="0" cryptodev_load="YES" zfs_load="YES" boot_multicons="YES" boot_serial="YES" comconsole_port=0x2F8 comconsole_speed=115200 hint.uart.0.flags=0x0 hint.uart.1.flags=0x10 console=comconsole autoboot_delay="3" hw.hn.vf_transparent="0" hw.hn.use_if_start="1" net.link.ifqmaxlen="128" machdep.hwpstate_pkg_ctrl="1" net.pf.states_hashsize="524288" [2.7.2-RELEASE][****@*******.localdomain]/root: |
10. 최종 기존 시스템과 동일한 설정으로 원복시 " Backup & Restore " 으로 설정파일 원복 가능합니다.
- Diagnostics
- Backup & Restore
- Backup & Restore
장비의 Console 포트에 연결 후 UTP to RS232 변환 젠더 + RS232 to USB 로 연결 했습니다.
아무것도 안나오네요.
그리고 pfsense 2.7.2 는 serial.img 로 되어 있는데, 이거 굽는거 맞나요? iso 가 아닌 img 파일
이미지는 압축 플면 img 파일입니다.
처음 댕댕이님이 힌트를 주셔서 chat에게 도움 받아보니 VM가상머신에서 물리적으로
CF카드에 설치하고 내용 수정하니 부팅은 됩니다. Bootup complete 이후에 화면이 안나오지만요.
2.5.2도 위와 같은 과정을 거쳐야 부팅화면이 나오는 것이 시큐아이 제품이 COM2 (UART1)을 기본으로
잡다보니 화면이 안나오게 되더군요.
2.7 버젼까지는 FreeBSD 14 커널이고 2.8부터는 FreeBSD 15 버젼이기도 합니다.
