안녕하세요 QS왕통키손광민입니다.
전기고수님들 질문좀 드립니다.,
듀얼 히트프레스(열프레스)를 중국에서 구매했습니다.
전원선 꼽고 전원키면 기계는 물론 작동을 안하지만 차단기가 떨어집니다.
혹시 전기가 약해서 그런건지.. 3상전기 기계로 온건지.. 부품이 고장난건지 왜 떨어지는지 궁금합니다.
고수님들 사진보시고 판독 가능하시면 조언 부탁드립니다^^

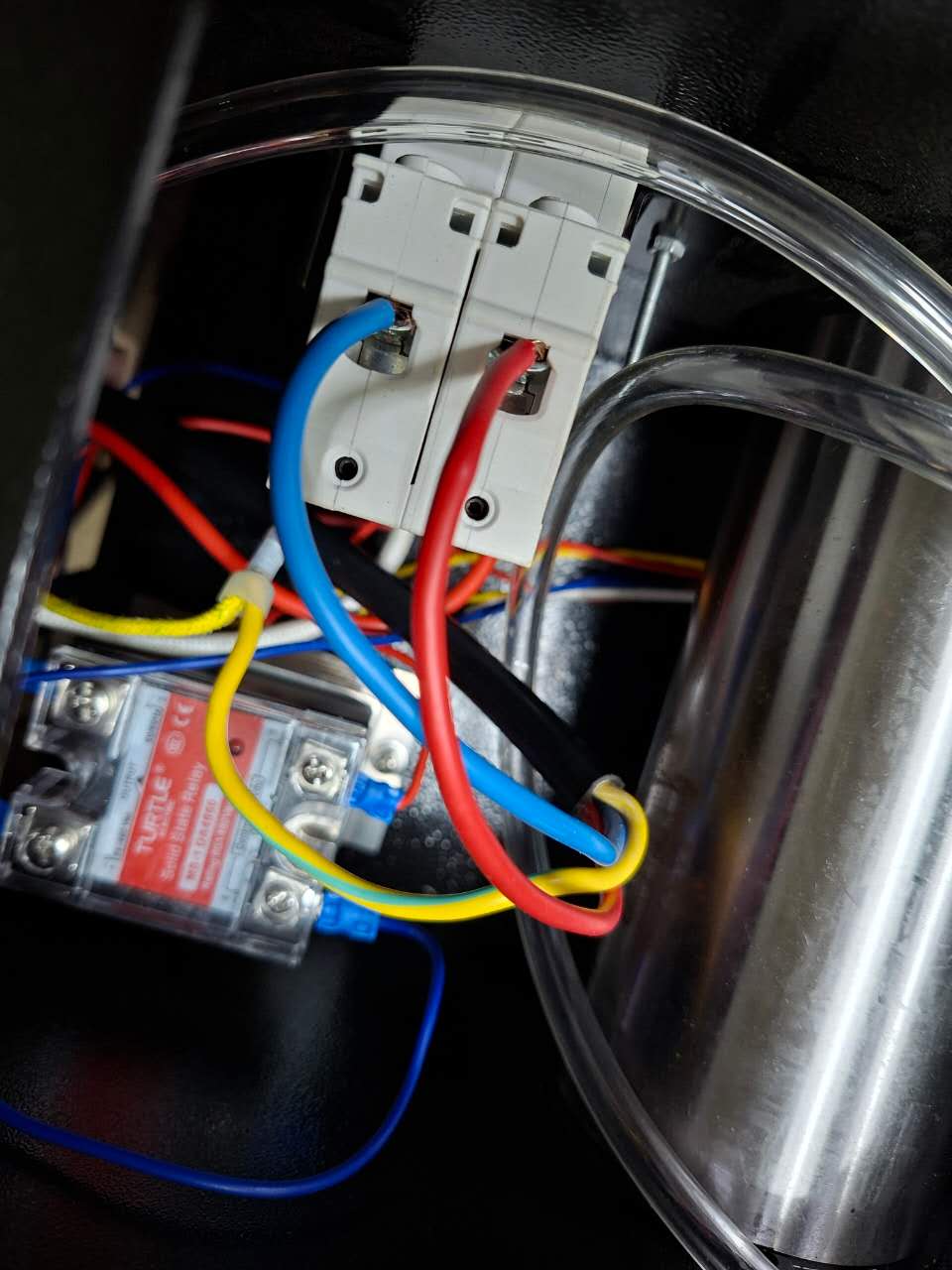

첫번째 사진은 전원선 따라서 뜯어봤더니.. 전원선이 3가닥 나오는데 빨 파는 저 차단기비슷한거에 연결되구요 나머지 한선 노랑연두는 딴거랑 쪼인됩니다.

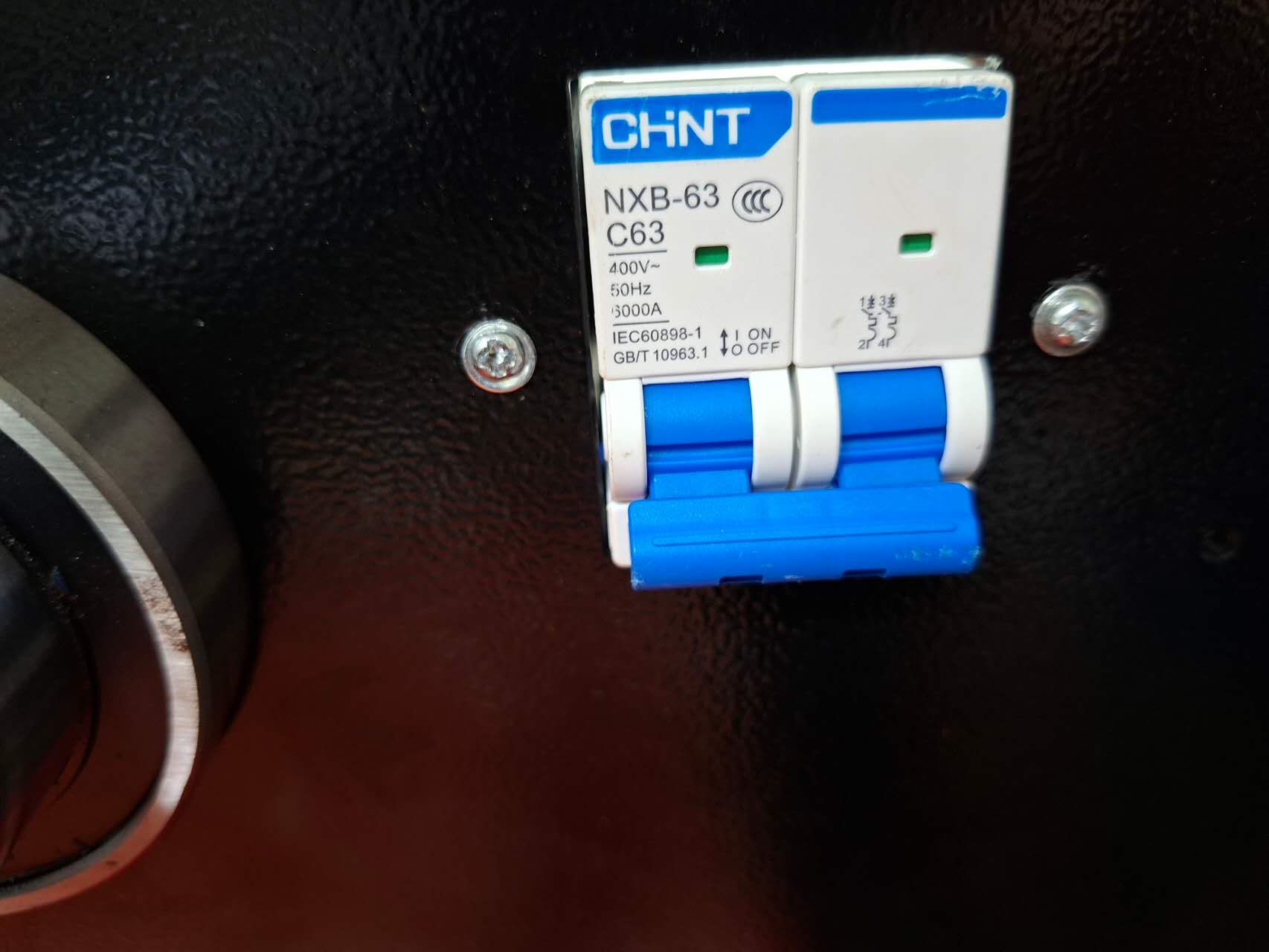

두번째 사진은 전원선 빨강 파랑 연결된 차단기스위치 외부 사진입니다.
세번째 사진은 설명서 첫페이지인데..
voltage : 220/380V <==이거 3상이라는 이야긴가요?
power : 3500w / 5000w라는데 이거 최대전기사용할때 3.5키로 5키로 라는건가요?
설마 전기가 약해서 차단기가 떨어지는건가요?
단일플러그로 전기센 콘센트에 꼽아야 작동하나요?
전기를 몰라서.. 중국에서 장비 샀는데 작동을 안하니 난감합니다ㅠㅠ
고수님들 가르침 부탁드립니다!! ; )
감사합니다!
쪽팔리면 질문하지 맙시다. 소중한 답변 댓글을 삭제하는건 부끄러운 일 입니다
우리나라는 교류전원의 주파수를 60Hz로 해놓았기에 저 기기는 정상적으로 동작하지 않습니다..
용량도 크기에 에어콘이나 인버터용 전용 전원 라인을 사용하셔야 합니다..
3500W / 220V = 15.91A
누전 차단기나 배선 차단기 대부분 15A 달려 있습니다.
추천은 누전차단기함에서 20A 차단기 추가하고 직결로 따와서 쓰시죠.
추가로
모터류등은 50 hz 면 작동에 이상이 있을수 있으나
열선은 저항만 이용이라서 문제 없을거 같습니다 .
히팅 업 이 10분이 380V /15분이 220V 일거 입니다.
멀티탭 산업용이나, 벽 전원에 꼽으셔야 하구요.
차단기 에 다른것 LOAD 되면 안됩니다.
3상 전원 아닙니다.
노랑-연두는 접지선입니다.
파랑, 빨강은 전원이며, 노랑, 연두는 접지.
혹. 일반 콘센터는 위험해 보입니다, 전용 배선이 필요할것 같습니다.
가끔 , 차단기 불량 가능성도 있습니다.
제가 보기에는 쇼트, 열선 문제 인것으로 보입니다.
멀티메타로 확인 점검이 필요합니다.
빨강과 접지. 파랑과 접지. 빨강과 파랑 저항값 확인이 필요합니다.
전기는 어렵네요 ㅠㅠ
떨어지는 차단기가 누전차단기인지 배선용차단기(과부하)인지가 중요할 것 같습니다.
올리고 몇초(2~3초) 라도 있다가 떨어진다 -> 보통 과부하.
항상 맞는건 아니지만, 이런 경우가 많더라구요.
과부하로 보입니다
그런데 단상 기준 5kw이면 전기 공사부터 해야 합니다
분전반 차단기부터 확인해보시는게 좋겠네요.
차단기 용량 산정 & 전선굵기 (예시)
https://yong1704.tistory.com/43
- 용량 : 차단기 용량, 전선용량
- 누전,쇼트,단선 : 저항체크
- 계약전력 이상 히트시 문제가 되니 잘 확인해보시고 증설하시는게 좋습니다.
